Ontruimingsplattegronden: essentieel voor veiligheid én compliance in uw warehouse

In een warehouse of industrieel complex draait alles om efficiëntie, logistiek en veiligheid. Maar wat gebeurt er als zich een calamiteit voordoet? Dan moeten medewerkers, bezoekers en leveranciers het gebouw snel en veilig kunnen verlaten. Ontruimingsplattegronden spelen hierin een cruciale rol.

Bij HM² Warehouse Signing ontwerpen en produceren wij professionele ontruimingsplattegronden die volledig voldoen aan de geldende normen en perfect aansluiten op de praktijk in warehouses, distributiecentra en productieomgevingen.

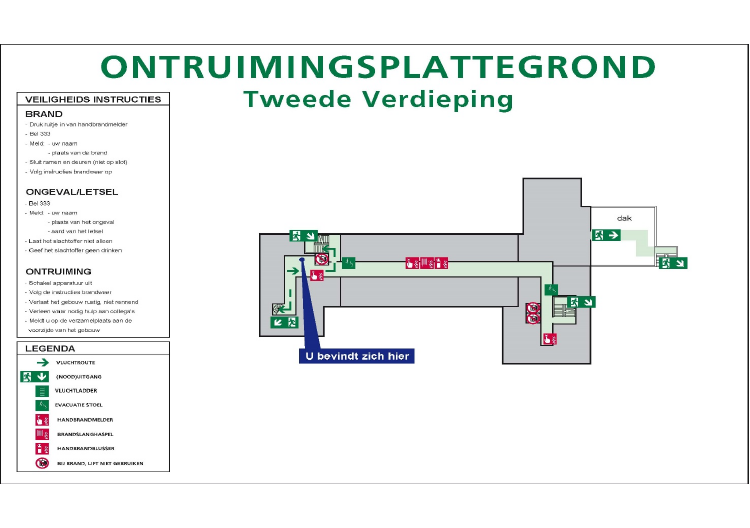

Wat zijn ontruimingsplattegronden?

Ontruimingsplattegronden zijn overzichtelijke plattegronden die aanwezigen in een gebouw informeren over:

Vluchtroutes
(Nood)uitgangen
Brandbestrijdingsmiddelen
Reddingsmiddelen
Verzamelplaatsen

De doelstelling is helder: iedereen, ook zonder veiligheidskundige achtergrond, moet zelfstandig en veilig het gebouw kunnen verlaten .

Belangrijk om te weten: de informatie op een ontruimingsplattegrond is primair bedoeld voor preventieve oriëntatie. In een daadwerkelijke noodsituatie moeten de vluchtrouteaanduidingen in het gebouw zelf toereikend zijn .

Waarom zijn correcte ontruimingsplattegronden zo belangrijk?

Voor warehouses en logistieke omgevingen gelden extra uitdagingen:

Grote oppervlakken
Meerdere bouwlagen
Complexe routing
Tijdelijke opslagstellingen
Externe chauffeurs en bezoekers

Juist in deze omgevingen is eenduidige, goed ontworpen signing van levensbelang. Ontruimingsplattegronden moeten:

✔ Actueel zijn
✔ Goed leesbaar zijn
✔ Overzichtelijk zijn
✔ Voldoen aan NEN- en ISO-normen
✔ Strategisch worden gemonteerd

Een verkeerd ontworpen of verouderde plattegrond kan leiden tot verwarring – en in een noodsituatie kost verwarring kostbare tijd.

Eisen aan ontruimingsplattegronden (NEN & ISO)

Professionele ontruimingsplattegronden moeten voldoen aan strikte eisen op het gebied van samenstelling, design en montage.

1. Altijd de actuele situatie

Een ontruimingsplattegrond moet de huidige gebouwindeling weergeven en jaarlijks worden gecontroleerd en indien nodig herzien .

In warehouses, waar stellingen en routes regelmatig wijzigen, is dit extra belangrijk.

2. Gebruik van juiste symbolen (NEN 3011 & ISO 7010)

Symbolen moeten overeenkomen met de normen uit:

NEN 3011
ISO 7010

Deze normen zorgen voor herkenbaarheid en internationale uniformiteit .

Voor internationale logistieke bedrijven is dit essentieel: veiligheidssymbolen moeten direct herkenbaar zijn, ongeacht taal of afkomst.

3. Verplichte informatie op ontruimingsplattegronden

Een correcte ontruimingsplattegrond bevat minimaal informatie over:

Alle relevante (nood)uitgangen
Horizontale en verticale vluchtroutes (vloeren, trappen, hellingbanen)
Elementaire brandbestrijdingsmiddelen
Handbrandmelders
Verzamelplaatsen (bij voorkeur)

Daarnaast moeten instructies zoals “Hoe te handelen bij brand of ongeval?” zichtbaar zijn op of direct naast de plattegrond .

4. Rotatie en oriëntatie

Een veelgemaakte fout bij ontruimingsplattegronden is verkeerde rotatie.

De plattegrond moet zo zijn gedraaid dat:

Links op de plattegrond = links in het gebouw

Dit vergroot de directe herkenning en voorkomt verwarring tijdens een evacuatie.

Design van ontruimingsplattegronden

Goed design is geen esthetische keuze, het is een veiligheidsvereiste.

In kleur uitgevoerd

Ontruimingsplattegronden moeten altijd in kleur worden uitgevoerd voor optimale begrijpelijkheid .

Belangrijke ontwerpregels:

Vluchtroutes: lichtgroene baan
Looprichting: groene pijlen
“U bevindt zich hier”: bij voorkeur blauw (anders geel)
Titel “ONTRUIMINGSPLATTEGROND” in groen
Minimale letterhoogte: 10 mm
Minimale schaal: 1:250

De minimale afmeting is A3 (297 × 420 mm), behalve bij individuele ruimtes zoals hotelkamers (A4 toegestaan) .

Voor grote warehouses geldt vaak een sectieverdeling, zodat de leesbaarheid behouden blijft .

Montage van ontruimingsplattegronden

Zelfs een perfect ontworpen ontruimingsplattegrond verliest zijn waarde als deze verkeerd is gemonteerd.

Zichtbaarheid

Ze moeten worden geplaatst op locaties waar mensen daadwerkelijk kijken, zoals :

Nabij liften
Koffieautomaten
Wachtruimtes
Toiletgroepen
Centrale verkeerspunten

Hoogte

Bij voorkeur op 1.600 mm vanaf de vloer tot het midden van de plattegrond .

In warehouses adviseren wij montage op strategische punten in looproutes van personeel én bezoekers.

Ontruimingsplattegronden voor warehouses: specifieke aandachtspunten

In logistieke omgevingen vraagt het ontwerp extra expertise:

Grote oppervlakken en lange vluchtroutes

Wij zorgen voor:

Duidelijke sectie-indeling
Markering van eerstvolgende nooduitgangen buiten de sectie
Overzicht van het totale complex met gemarkeerd relevant deel

Internationale medewerkers

Meertalige legenda’s zijn essentieel. De symboliek volgens ISO 7010 helpt taalbarrières te overbruggen.

Dynamische omgevingen

Bij herindeling van stellingen of aanpassingen in brandcompartimenten moet de ontruimingsplattegrond direct worden geactualiseerd.

HM² kan dit structureel voor u beheren.

Waarom kiezen voor HM² Warehouse Signing?

Bij HM² combineren we:

Specialistische kennis van warehouse signing
Ervaring met logistieke en industriële omgevingen
Kennis van NEN- en ISO-normen
Productie in duurzame, hoogwaardige materialen
Volledige ontzorging van inventarisatie tot montage

Wij leveren niet alleen ontruimingsplattegronden, maar integreren deze in een totaalconcept voor veiligheidssigning binnen uw warehouse.

Veelgestelde vragen over ontruimingsplattegronden

Zijn ontruimingsplattegronden verplicht?

Ja, in veel gebouwen zijn ontruimingsplattegronden onderdeel van het brandveiligheidsconcept en worden zij gecontroleerd bij inspecties.

Hoe vaak moeten ze worden gecontroleerd?

Minimaal jaarlijks en bij iedere relevante wijziging in het gebouw .

Wat is het verschil tussen vluchtrouteaanduiding en ontruimingsplattegronden?

Vluchtrouteaanduiding begeleidt tijdens de evacuatie.
Ontruimingsplattegronden informeren vooraf en ondersteunen oriëntatie.

Conclusie: ontruimingsplattegronden zijn geen formaliteit

Voor warehouses en logistieke centra zijn ontruimingsplattegronden een essentieel onderdeel van veiligheid, compliance en risicobeheersing.

Een goed ontworpen en correct gemonteerde ontruimingsplattegrond:

Vergroot de zelfredzaamheid
Verkleint paniek
Ondersteunt inspecties
Draagt bij aan een professionele veiligheidsorganisatie

Wilt u zeker weten dat uw ontruimingsplattegronden volledig voldoen aan de eisen van NEN 3011 en ISO 7010 én optimaal functioneren binnen uw warehouse?

Neem contact met ons op. HM² Warehouse Signing helpt u graag verder; van inventarisatie tot realisatie.
